五轴加工中数控机床的运动形态复杂，加工过程不直观，很难想象，容易在主轴与夹具、主轴与法兰盘、刀柄与工件等部件之间发生碰撞事故。该精密五轴系列的编程技术是通过在软件中映射实际生产物料、加工参数等信息，搭建与生产现场一模一样的虚拟制造平台，仿真模拟整个加工过程，将碰撞风险消除在软件编程阶段，让五轴加工更安全。
|
名称 |

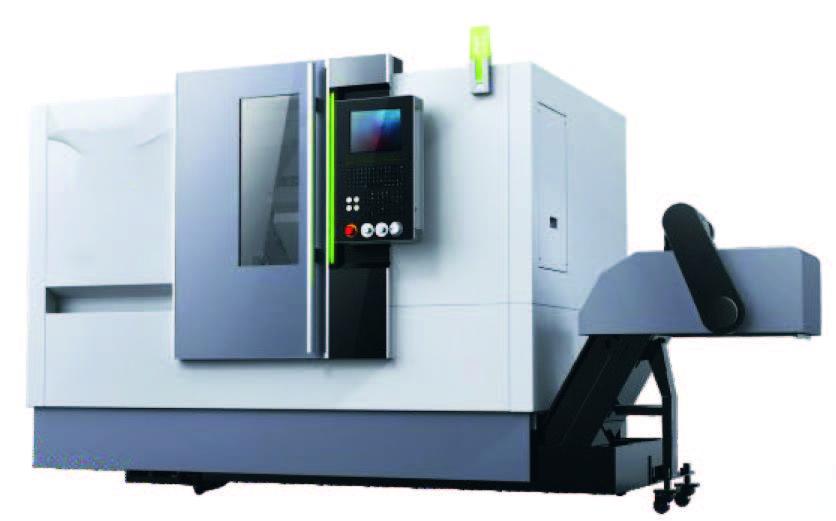

精密五轴加工中心 |
|
|
位置精度 |
定位精度 |
X/Y/Z(mm): X0.003/650 Y0.003/660 Z0.003/500 |
|
|
重复定位精度 |
X/Y/Z(mm): X0.002/650 Y0.002/660 Z0.002/500 |
|
硬件部分 |
旋转工作台 |
630 |
|
|
工作行程 |
X:650Y:660Z:500 |
|
|
|
A轴回转角度：90°-120° B轴回转角度：- C轴回转角度：360° |
|
主轴规格 |
电主轴 |
主轴直径：Φ180 最高转速：15000r/min 刀柄形式:HSK-A63 输出功率（S6-60％）（kw）： 25 |
|
|
|
|
|
进给内容 |
快速移动/旋转速度 |
X/Y/Z轴（m/min）:15 A轴（°/s）：360 B轴（°/s）：- C轴（°/s）：360 |
|
|
最高切削进给速度 |
X/Y/Z轴（m/min）:10 A轴（°/s）：360 B轴（°/s）：- C轴（°/s）：360 |
|
|
|
|
|
刀库形式 |
链式刀库 |
刀库容量：51 刀柄形式：HSK-A63 |
1.医疗、电子、光学等行业和重型精密模具零件加工和成型毛坯铣、镗、钻、磨复合加工
2. 压铸毛坯、3D打印毛坯的铣、镗、钻、磨等复合加工
